Cisco Nexus N3k stuck in loader after a failed NXOS upgrade and configure

Assalamualaikum

Berjumpa kembali dengan saya dprasit solutions, kali ini saya akan share sedikit pengetahuan saya atau bisa di bilang pengalaman baru tentang bagaimana troubleshooting jika loader pada cisco nexus stuck. Kenapa saya share ini ? Jujur ini sangat penting menurut saya, karena kurangnya pengalaman dan pengetahuan waktu saya melakukan konfigurasi tanpa sengaja terjadi kesalahan yang bisa mengakibatkan kegagalan booting OS pada nexus. Kegagalan booting NXOS bisa terjadi karena 2 hal yakni, Kegagalan saat update dan juga kesalahan konfigurasi yang mengakibatkan file os terhapus.

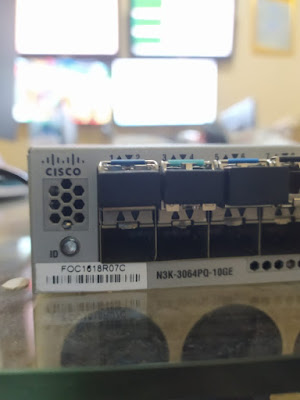

Baik kita langsung saja perkenalkan terlebih dahulu ini perangkat Cisco Nexus N3K-3064PQ-10GE.

Sedikit penjelasan dari gambar diatas, cisco ini terdiri dari 48 port sfp 10G, 4 port sfp 40G, port management, port console, port usb, 2 Power Supply dan masih banyak lagi kalian bisa cek langsung di situs resminya cisco.

Kita siapkan alat dan bahan yang diperlukan untuk case ini, diantaranya :

- Laptop/PC

- Cisco Nexus

- Kickstart dan NXOS

- Putty

- Tftp Solarwind

- Kabel UTP

- Kabel Console USB

Selanjutnya langkah - langkah troubleshooting :

1. Kita download terlebih dahulu kickstart dan nxos (link download ada di bawa artikel). Saya jelaskan sedikit tentang kickstart dan nxos, kickstart adalah live os yang memungkinkan kita masuk safe mode seperti dalam windows yang digunakan untuk merecovery file melalui network sedangkan nxos adalah operating system inti pada cisco nexus tersebut. Berikut gambar type kickstart dan os yang saya akan gunakan untuk troubleshooting.

2. Download dan install Tftp Server Solarwind. Aplikasi ini menurut saya yang recommended untuk troubleshooting ini karena saya sudah mencoba tftp lain namun file tertransfer tidak berjalan. (link download ada di bawa artikel)

3. Hubungkan kabel utp pada port mgmt/management pada cisco nexus ke dalam satu jaringan dengan laptop/pc.

4. Nyalan tftp server dan pilih directory filenya, masukan file images kickstart dan system pada folder tersebut.

5. Hubungkan kabel console usb antara cisco nexus dengan laptop/pc.

6. Buka aplikasi putty pilih serial dan cek port com pada device manager pada windows. Lalu masukan port com pada putty lalu open. Jika masih lupa bagaimana cek port com bisa di liat ditutorial sebelumnya http://dprasit19.blogspot.com/2020/03/konfigurasi-dasar-switch-cisco.html

7. Nyalakan cisco dan tunggu prosesnya

Setelah menyala akan muncul tampilan loader screen. Karena saya salah konfigurasi yang mengakibatkan file hilang saat dir pada loader hany akan muncul lost+found.

*Langkah 1 menetapkan alamat ip address ke antarmuka management(mgmt 0)

loader>set ip 192.168.2.232 255.255.255.0

loader>show ip

ip address 192.168.2.232

netmask 255.255.255.0

*Langkah kedua atur alamat ip ke default gateway

loader>set gw 192.168.2.1

loader>show gw

Ip gateway 192.168.2.1

*Langkah ketiga upload file boot kickstart dengan tftp

loader>boot tftp://192.168.2.5/n3000-uk9-kickstart.6.0.2.U6.6.bin

switch(boot)#conf t

switch(boot)(config)# interface mgmt 0

switch(boot)(config-if)# ip address 192.168.2.231 255.255.255.0

switch(boot)(config-if)#no shutdown

switch(boot)(config-if)#end

switch(boot)#

*Langkah keempat copy images ke bootflash switch(boot)# copy tftp://192.168.2.5/n3000-uk9-kickstart.6.0.2.U6.6.bin bootflash:

Trying to connect to tftp server......

Connection to server Established. Copying Started.....

-

TFTP get operation was successful

switch(boot)# copy tftp://192.168.2.5/n3000-uk9.6.0.2.U6.6.bin bootflash:

Trying to connect to tftp server......

Connection to server Established. Copying Started.....

|

TFTP get operation was successfula

Jika setelah upload images sudah selesai ke dalam bootflash maka kita akan load bootflash system

switch(boot)#load bootflash:n300-uk9.6.0.2.U6.6.bin

Setelah proses load selesai maka kita akan dibawa ke dalam images tersebut namun pada saat ada pilihan yes to setup configure normal, skip by pass password to configure basic, dan no. Pada pilihan tersebut kalian isi yes, maka akan diminta masukan pasword baru admin. Setelah mengisi password selanjutnya pilih no untuk configure nanti.

switch login : admin

password : (isi dengan yang telah dibuat)

switch#

*Langkah kelima kita install images kickstart dan system

switch#install all kickstart n3000-uk9-kickstart.6.0.2.U6.6.bin system n300-uk9.6.0.2.U6.6.bin

Tekan y to install, tunggu hingga selesai

switch# copy run startup-config

[########################################] 100%

switch# reload

WARNING: This command will reboot the system

Do you want to continue? (y/n) [n] y

Copy complete, now saving to disk (please wait)...

switch#

8. Permasalah loader sudah terselesaikan
